مبدل حرارتی صفحه ای

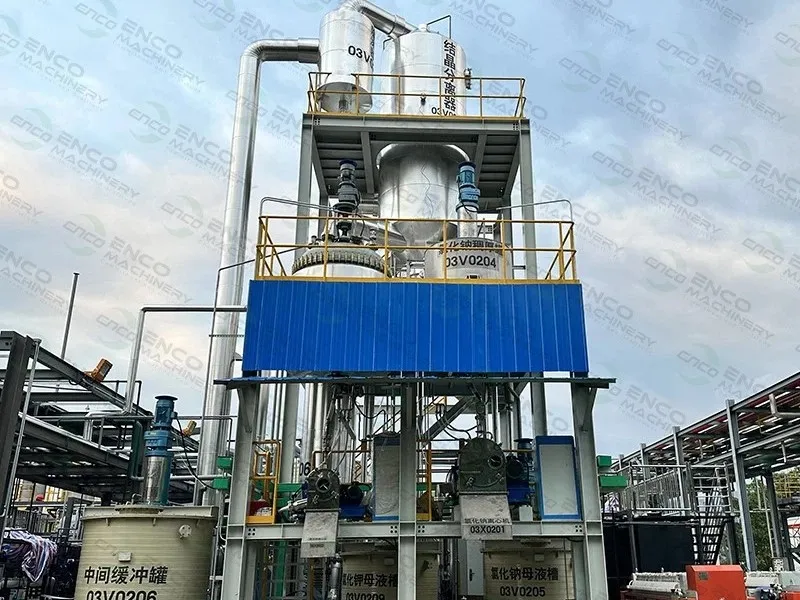

کاربرد مبدل حرارتی صفحه ای معمولی: سیستم مبدل حرارتی صفحه غلظتی شربت



1. بهره وری انرژی

طراحی صفحه موجدار تلاطم قوی (جریان آشفته) با ضریب انتقال حرارت تا 3000 تا 7000 W/m²·K ایجاد می کند که به طور قابل توجهی مصرف انرژی را کاهش می دهد.

از طراحی جریان متقابل/جریان متقاطع پشتیبانی می‌کند، اختلاف دمای انتقال حرارت (LMTD) را به حداکثر می‌رساند، اتلاف حرارت را کاهش می‌دهد و در مقایسه با مبدل‌های حرارتی پوسته و لوله سنتی ۳۰ تا ۵۰ درصد صرفه‌جویی در مصرف انرژی را بهبود می‌بخشد.

2. کاهش تقاضای گرمایش خارجی

گرمای هدر رفته در فرآیند (مانند بخار با دمای پایین، آب داغ هدر رفته) را می توان مستقیماً برای پیش گرم کردن مواد خام یا گرم کردن سایر سیالات بازیابی کرد و تقاضا برای بخار خارجی یا گرمایش الکتریکی را کاهش داد.

در یک سیستم حلقه بسته، خود تعادل انرژی از طریق گردش گرما حاصل می‌شود و تنها مقدار کمی انرژی تکمیلی مورد نیاز است (مانند مرحله راه‌اندازی).

3. طراحی فشرده و مدولار

مساحت انتقال حرارت در واحد حجم 2 تا 5 برابر مبدل حرارتی پوسته و لوله است که باعث صرفه جویی در فضای نصب می شود و برای تبدیل یا سناریوهای محدود{2}}فضا مناسب است.

طراحی مدولار امکان تنظیم سریع ظرفیت انتقال حرارت را با افزایش یا کاهش تعداد صفحات برای سازگاری با نوسانات فرآیند یا تغییرات ظرفیت فراهم می کند.

4. مزایای زیست محیطی

کاهش آلودگی حرارتی: انتقال حرارت کارآمد مصرف آب خنک کننده و انتشار گرمای اتلاف را کاهش می دهد و بار حرارتی محیط را کاهش می دهد.

صرفه جویی در آب: در سیستم بازیافت میعانات، میعانات بخار را می توان برای کاهش تولید فاضلاب بازیافت کرد.

عمر طولانی و نگهداری کم: مواد فولادی ضد زنگ/تیتانیوم در برابر خوردگی-مقاوم هستند و فرکانس تعویض تجهیزات و مصرف منابع را کاهش می‌دهند.





(الف) ترمودینامیک و راندمان انتقال حرارت

1. طراحی صفحه و بهینه سازی کانال جریان

• زاویه و عمق موج: بر شدت تلاطم و افت فشار تأثیر می‌گذارد و نیاز به متعادل کردن راندمان انتقال حرارت و مصرف انرژی دارد (مثلاً موج‌دار برای انتقال حرارت بالا مناسب است، زاویه موج‌دار کم افت فشار را کاهش می‌دهد).
• طرح کانال جریان: شمارنده-جریان اختلاف دمای انتقال حرارت (LMTD) را به حداکثر می‌رساند، جریان متقاطع برای سناریوهای فضایی-محدود مناسب است.
• کنترل اختلاف دما: برای جلوگیری از یخ زدن سیال در سمت-درجه حرارت پایین یا گرمای بیش از حد موضعی در سمت-درجه حرارت بالا، ظرفیت تبادل حرارت یک صفحه منفرد باید محدود شود.

2. ارتفاع نقطه جوش (BPE) و مدیریت مقیاس

• هنگام کار با سیالات با غلظت-نمک یا{{1} بالا، لازم است شکاف صفحه را افزایش دهید یا یک طرح کانال جریان گسترده (Free Flow Plate) اتخاذ کنید تا از پوسته پوسته شدن و انسداد ناشی از افزایش نقطه جوش جلوگیری شود.



(ب) قابلیت اطمینان مواد و ساختار

1. مقاومت در برابر خوردگی مواد

• رسانه های معمولی: فولاد ضد زنگ (SS304/SS316) برای آب و اسیدها و قلیاها با غلظت کم- مناسب است.
• مواد به شدت خورنده: تیتانیوم (Ti)، آلیاژ{0} نیکل (Hastelloy) یا مواد کامپوزیت گرافیت، که برای آب دریا، یون‌های کلرید یا حلال‌های آلی استفاده می‌شوند.

2.طراحی-ضد پوسته شدن و تعمیر و نگهداری آسان-

• درمان سطح: پوشش الکتروپولیش یا نانو{0}} چسبندگی کثیفی را کاهش می دهد.
• قابلیت جابجایی: انتخاب واشر یا لحیم کاری شده - واشر به راحتی جدا می شود و شستشو می شود، لحیم کاری شده در برابر فشار بالا مقاوم است اما هزینه های نگهداری بالایی دارد.
• تمیز کردن آنلاین (CIP): کانال های جریان گسترده یا رابط های شستشوی یکپارچه را برای پشتیبانی از تمیز کردن شیمیایی یا مکانیکی طراحی کنید.



(ج) بهینه سازی یکپارچه سازی انرژی و سیستم

1.طراحی بازیافت گرمای زباله

• اتصال سری چند مرحله‌ای: مبدل‌های حرارتی صفحه‌ای متعدد را به‌صورت سری وصل کنید تا از گرمای تلف شده سیال با دمای بالا مرحله به مرحله استفاده کنید (مانند پیش گرم کردن → گرمایش → گرمایش فوق العاده).
• استفاده از گرمای نهان چگالشی: جفت مستقیم سمت چگالش بخار و سمت گرمایش مایع برای به حداکثر رساندن راندمان بازیابی گرمای نهان.

2. افت فشار و تطبیق جریان

• یکنواختی توزیع جریان: از طریق طراحی متقارن کانال جریان یا بهینه‌سازی ناحیه راهنمای جریان، از کاهش راندمان انتقال حرارت موضعی توسط جریان بایاس جلوگیری می‌کند.
• کنترل مصرف انرژی پمپاژ: صفحات با مقاومت پایین{0} (مانند زاویه موج کم) را انتخاب کنید یا تعداد کانال‌های جریان را برای کاهش افت فشار کل سیستم تنظیم کنید.



(د) سیستم کنترل و ایمنی

1. نظارت بر اتوماسیون

• مانیتورینگ پارامتر: ردیابی واقعی-دما، فشار و جریان ورودی و خروجی، و تنظیم دینامیکی باز شدن شیر یا سرعت پمپ از طریق سیستم PLC یا DCS.
• تشخیص نشت: سنسورهای رطوبت را در پد لاستیکی PHE نصب کنید تا خطرات اختلاط مایعات را به موقع هشدار دهید.

2. طراحی حفاظت ایمنی

• حفاظت در برابر فشار بیش از حد: شیرهای ایمنی یا ترکیدگی دیسک ها را برای جلوگیری از فشار بیش از حد ناشی از انسداد یا خرابی سوپاپ تنظیم کنید.
• حفاظت ضد یخ: دریچه های تخلیه یا گردش اتیلن گلیکول را در محیط های سرد پیکربندی کنید تا از یخ زدگی و آسیب{0}مایع جانبی با دمای پایین به صفحات جلوگیری کنید.
• جلوگیری از انسداد: نصب فیلترها (<1 mm pore size) at the inlet and monitor the pressure difference alarm on both sides.





S/N	مبدل حرارتی صفحه ای	اواپراتور MVR	اواپراتور چند اثر	اواپراتور TVR
هزینه عملیات	پایین ترین	بالا (هزینه کمپرسور بالا است)	متوسط ​​به بالا (هر چه راندمان بیشتر باشد، هزینه بالاتر است)	متوسط ​​(زیر MVR)
منبع انرژی	کم (فقط انتقال حرارت، بدون تغییر فاز)	بسیار کم (90% صرفه جویی در مصرف انرژی در مقایسه با اواپراتور سنتی)	متوسط ​​(هر چه اعداد بازده بیشتر،-صرفه جویی در انرژی بیشتر است)	متوسط ​​تا زیاد (بستگی به راندمان بخار فشار بالا دارد)
خواص سیال قابل استفاده	ویسکوزیته کم و سیال بدون ذرات-	بخار را تمیز کنید، از مواد جامد یا پوسته پوسته شدن خودداری کنید	ویسکوزیته بالا، جامد-حاوی سیال (طراحی کانال جریان گسترده)	ویسکوزیته متوسط، برای جلوگیری از مسدود شدن ذرات انژکتور.
منبع حرارت	منبع گرمای خارجی (بخار/آب داغ) یا بازیابی حرارت هدر رفته.	الکتریسیته کمپرسور را به حرکت در می آورد و گرمای نهان بخار را بازیافت می کند.	بخار خارجی (اول اثر) + گردش بخار داخلی.	بخار خام فشار بالا اجکتور را به حرکت در می آورد.





◉ صفر تخلیه فاضلاب پر نمک

◉ صنایع شیمیایی

◉ صنعت آفت کش

◉ استخراج لیتیوم

◉ صنعت پلی سیلیکون

◉ صنعت چاپ و رنگرزی

◉ تصفیه شیرابه زباله

◉ صنعت داروسازی

◉ صنعت متالورژی

◉ صنعت تخمیر

◉ اواپراتور/کندانسور پمپ حرارتی منبع زمین

◉ صنایع غذایی و آشامیدنی













ما به خوبی-به عنوان یکی از تولیدکنندگان و تامین کنندگان مبدل حرارتی صفحه ای پیشرو در چین شناخته شده ایم. لطفاً برای خرید مبدل حرارتی صفحه ای سفارشی از کارخانه ما مطمئن باشید. برای جزئیات بیشتر با ما تماس بگیرید.
